一、SA的性能

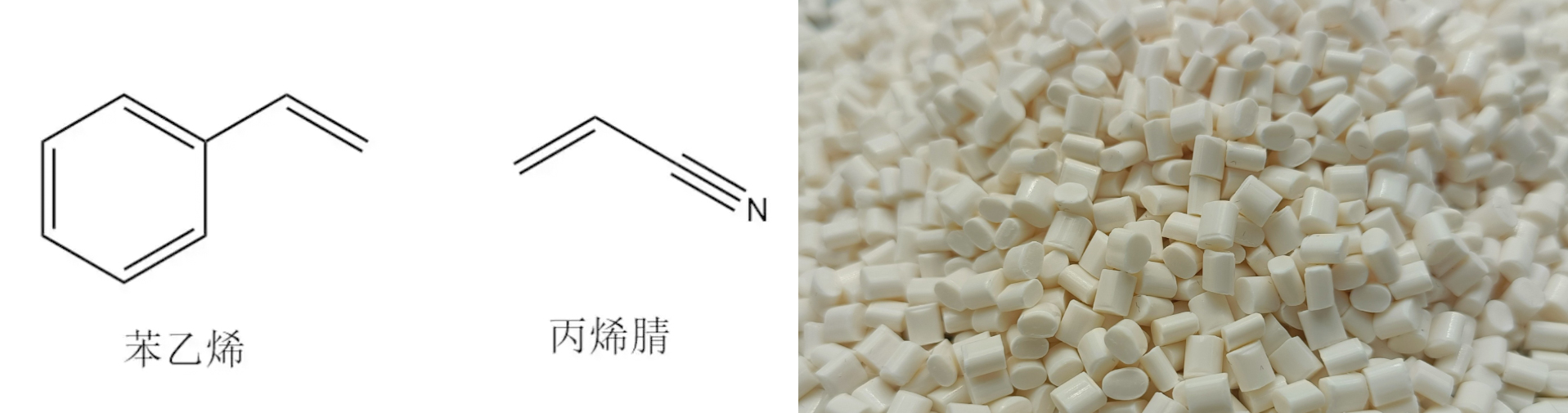

化學和物理特性: SA是一種堅硬、透明的材料,不易產生內應力開裂。透明度很高，其軟化溫度和抗沖擊強度比PS高。苯乙烯成份使SA堅硬、透明并易于加工；丙烯腈成份使SA具有化學穩(wěn)定性和熱穩(wěn)定性。SA具有很強的承受載荷的能力、抗化學反應能力、抗熱變形特性和幾何穩(wěn)定性。

SA中加入玻璃纖維添加劑可以增加強度和抗熱變形能力，減小熱膨脹系數(shù)。SA的維卡軟化溫度約為110℃。載荷下?lián)锨冃螠囟燃s為100C,SA的收縮率約為0.3~0.7%。

二、SA的工藝特點

SA的加工溫度一般在200-250℃為宜。該料易吸濕，加工前需干燥一小時以上，其流動性比PS稍差一點，故注射壓力亦略高一些(注射壓力：350~1300bar),注射速度：建議使用高速注射。模溫控制在45-75℃較好。干燥處理：如果儲存不適當，SA有一些吸濕特性。

建議的干燥條件為80℃、2~4小時。熔化溫度：200~270℃。如果加工厚壁制品，可以使用低于下限的熔化溫度。對于增強型材料，模具溫度不要超過60℃。冷卻系統(tǒng)必須很好地進行設計，因為模具溫度將直接影響制品的外觀、收縮率和彎曲。流道和澆口: 所有常規(guī)的澆口都可以使用。澆口尺寸必須很恰當，以避免產生條紋、煳斑和空隙。

三、典型應用范圍

電氣（插座、殼體等），日用商品（廚房器械，冰箱裝置，電視機底座，卡帶盒等），汽車工業(yè)（車頭燈盒、反光境、儀表盤等），家庭用品（餐具、食品刀具等），化裝品包裝安全玻璃、濾水器外殼和水龍頭旋扭。

醫(yī)用制品（注射器、血液抽吸管、腎滲折裝置及反應器）。包裝材料（化妝盒、口紅套管、睫毛膏蓋瓶子、罩蓋、帽蓋噴霧器和噴嘴等），特殊產品（一次性打火機外殼、刷子基材和硬毛、漁具、假牙、牙刷柄、筆桿、樂器管口以及定向單絲）等。

四、注塑過程介紹

1、原料準備

干燥處理：SA 苯乙烯 - 丙烯腈共聚體在注塑前需要進行干燥處理。因為它具有一定的吸濕性，水分的存在會導致注塑制品出現(xiàn)表面缺陷，如銀紋、氣泡等。一般建議在 70 - 80℃的熱風循環(huán)烘箱中干燥 2 - 4 小時，使原料的含水量降低到 0.1% 以下。

配色：如果需要特定顏色的注塑制品，可以在原料中添加色母粒。色母粒的添加量根據(jù)所需顏色的深淺而定，一般在 1% - 5% 左右。在添加色母粒后，需要充分攪拌均勻，確保顏色的一致性。

2、注塑設備選擇與調試

注塑機選型：根據(jù)制品的大小、形狀和精度要求選擇合適的注塑機。對于 SA 共聚體注塑，一般采用螺桿式注塑機。螺桿的長徑比（L/D）最好在 18 - 22 之間，這樣可以保證原料的塑化均勻。注塑機的鎖模力要根據(jù)制品的投影面積和型腔壓力來確定，一般每平方厘米的投影面積需要 1 - 3 噸的鎖模力。

溫度控制：料筒溫度一般分為三段控制?？拷隙芬欢说臏囟壬缘?，為 180 - 200℃，中部溫度為 200 - 220℃，靠近噴嘴一端溫度最高，為 220 - 240℃。噴嘴溫度通常設定在 220 - 230℃。模具溫度一般控制在 60 - 80℃，較高的模具溫度有助于提高制品的表面光澤度和尺寸穩(wěn)定性。

3、注射壓力和速度：注射壓力一般在 70 - 120MPa 之間。注射速度的選擇要根據(jù)制品的形狀和厚度來調整。對于薄壁制品，需要較高的注射速度，以保證原料能夠快速充滿型腔，避免出現(xiàn)短射現(xiàn)象；而對于厚壁制品，注射速度可以適當降低，防止出現(xiàn)飛邊等缺陷。一般注射速度在 30 - 80mm/s 之間。

4、合模：首先將模具的動模和定模閉合，確保模具的分型面緊密貼合，防止塑料熔體在注射過程中溢出。合模的速度要適中，太快可能會導致模具碰撞損壞，太慢則會影響注塑效率。

注射：將塑化好的 SA 共聚體熔體通過螺桿的推動，經噴嘴注入到模具型腔中。在注射過程中，要注意觀察注射壓力和速度的變化，確保熔體能夠均勻地填充型腔。如果發(fā)現(xiàn)壓力突然升高或速度下降，可能是型腔出現(xiàn)了堵塞或排氣不暢的情況。

5、保壓：當熔體充滿型腔后，需要保持一定的壓力，以補償熔體在冷卻過程中的體積收縮。保壓壓力一般為注射壓力的 50% - 70%，保壓時間根據(jù)制品的厚度而定，一般每毫米厚度保壓 3 - 5 秒。

冷卻：在保壓結束后，繼續(xù)讓制品在模具中冷卻。冷卻時間主要取決于制品的厚度和模具溫度。較厚的制品需要更長的冷卻時間，以確保制品內部的熔體充分固化。一般冷卻時間在 10 - 30 秒之間。

開模和脫模：當制品冷卻到一定程度后，打開模具，通過頂出機構將制品從模具中脫出。脫模方式有多種，如推桿脫模、推板脫模等。在設計模具時，要考慮制品的形狀和脫模的難易程度，合理選擇脫模方式。同時，為了便于脫模，可以在模具表面涂上脫模劑，如硅油、硬脂酸鋅等。

6、制品后處理

修剪飛邊：注塑制品在脫模后，可能會帶有一些飛邊，需要進行修剪?？梢允褂檬止すぞ?，如剪刀、刀片等，也可以采用機械修邊的方式，如使用滾桶研磨機等設備，將飛邊去除，使制品的邊緣整齊。

表面處理：如果需要進一步提高制品的表面質量，可以進行表面處理。例如，進行拋光處理，使制品表面更加光滑；或者進行噴漆、電鍍等處理，以增加制品的美觀性和耐腐蝕性。

質量檢測：對注塑制品進行質量檢測，包括外觀檢查（如是否有氣泡、銀紋、變形等）、尺寸精度檢測（使用量具如卡尺、千分尺等檢查制品的尺寸是否符合設計要求）和性能測試（如強度、韌性等機械性能測試）。
