注塑成型是一種廣泛應用的塑料加工方法，然而，在注塑過程中，飛邊問題時常出現，不僅影響產品外觀和尺寸精度，還增加了后處理成本。深入探究飛邊產生的原因并找到有效的解決辦法，對于提高注塑產品質量和生產效率至關重要。

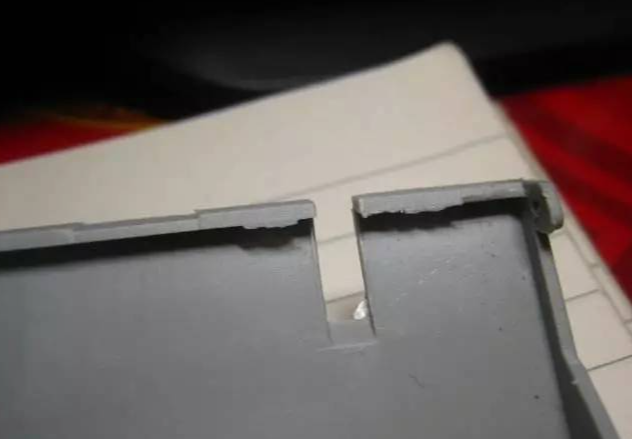

一、注塑產品飛邊產生的原因

（一）注塑工藝參數方面

注射壓力過高：過高的注射壓力使塑料熔體以過大的沖擊力填充模具型腔，當型腔壓力超過模具分型面的鎖模力時，熔體就會從分型面等縫隙處溢出形成飛邊。

注射速度過快：快速的注射速度會使熔體在短時間內充滿型腔，來不及均勻分布，容易在模具的薄弱部位形成高壓區(qū)，導致飛邊產生。

保壓壓力過大或保壓時間過長：過大的保壓壓力和過長的保壓時間會使過多的塑料熔體被擠入型腔，增加了飛邊產生的可能性。

料筒溫度過高：溫度過高會使塑料熔體的粘度降低，流動性增強，容易在模具縫隙處溢出。

（二）模具設計與制造方面

模具分型面不平整：在模具制造過程中，如果分型面加工精度不夠，存在凹凸不平的情況，會導致模具閉合時無法緊密貼合，從而產生飛邊。

模具間隙過大：滑塊與滑槽、頂針與頂針孔之間的間隙過大，會為塑料熔體提供溢出通道，造成飛邊。

模具強度不足：在注塑過程中，模具承受著較大的壓力，如果模具結構設計不合理或材料選擇不當，導致模具強度不足，在高壓下模具會發(fā)生變形，產生飛邊。

（三）原材料方面

塑料顆粒的流動性差異：不同批次或不同品牌的塑料顆粒流動性可能存在差異，如果流動性過高，在相同的注塑工藝條件下，更容易產生飛邊。

塑料中混入雜質：塑料在儲存或運輸過程中混入雜質，可能會改變塑料的性能，使其局部流動性異常，引發(fā)飛邊。

（四）設備方面

注塑機鎖模力不足：注塑機的鎖模力無法滿足模具在注塑過程中的脹模力要求，導致模具分型面打開，產生飛邊。

模板平行度不夠：注塑機的模板平行度不佳，會使模具在合模時受力不均勻，部分區(qū)域間隙過大，從而產生飛邊。

二、注塑產品飛邊問題的解決辦法

（一）優(yōu)化注塑工藝參數

調整注射壓力：通過逐步降低注射壓力，觀察產品成型情況，找到既能保證產品充滿型腔又不會產生飛邊的最佳注射壓力。一般可以采用多級注射，在填充初期使用較低的壓力，待型腔基本充滿后，再適當提高壓力進行保壓。

控制注射速度：根據產品的形狀、尺寸和模具結構，合理調整注射速度。對于復雜形狀的產品，可以采用慢 - 快 - 慢的注射速度曲線，避免熔體在型腔中產生紊流和高壓區(qū)。

優(yōu)化保壓參數：通過試驗確定合適的保壓壓力和保壓時間，以確保產品的尺寸精度和表面質量，同時避免飛邊產生。保壓壓力應逐漸降低，保壓時間不宜過長。

調節(jié)料筒溫度：根據塑料的特性，合理設定料筒溫度。在保證塑料充分塑化的前提下，適當降低溫度，提高熔體的粘度，減少飛邊的產生。

（二）改進模具設計與制造

提高模具分型面加工精度：在模具制造過程中，采用高精度的加工設備和工藝，確保分型面的平整度和光潔度。對已出現飛邊問題的模具，可以對分型面進行研磨、拋光等處理，使其緊密貼合。

控制模具間隙：對于滑塊與滑槽、頂針與頂針孔等部位，嚴格控制間隙尺寸，采用合理的配合公差。如果間隙過大，可以通過鑲套、電鍍等方法進行修復。

增強模具強度：在模具設計階段，進行強度計算和分析，合理優(yōu)化模具結構，選擇合適的模具材料。對于大型模具或承受高壓的模具，可以增加加強筋等結構，提高模具的抗變形能力。

（三）規(guī)范原材料管理

選擇合適的塑料顆粒：根據產品的要求和注塑工藝條件，選擇流動性適中的塑料顆粒。在更換塑料供應商或批次時，進行充分的試模和性能測試，確保原材料的穩(wěn)定性。

加強原材料檢驗：對采購的塑料顆粒進行嚴格的檢驗，檢查是否有雜質混入。在生產過程中，定期對原材料進行抽樣檢測，保證原材料質量符合要求。

（四）維護與檢查注塑設備

檢查注塑機鎖模力：定期對注塑機的鎖模力進行檢測和調整，確保鎖模力滿足模具的要求。可以通過安裝壓力傳感器等設備，實時監(jiān)測鎖模力的變化。

校正模板平行度：使用專業(yè)的測量工具，定期檢查注塑機模板的平行度，發(fā)現問題及時進行校正。同時，要注意注塑機的日常維護和保養(yǎng)，確保設備的正常運行。

三、案例分析

（一）案例一：某電子產品外殼注塑飛邊問題

問題描述：在生產某電子產品外殼時，發(fā)現產品四周分型面處出現大量飛邊，嚴重影響產品外觀和裝配性能。

原因分析：通過對注塑工藝參數的檢查，發(fā)現注射壓力過高，且保壓時間過長。同時，模具分型面存在輕微的磨損，導致間隙增大。

解決措施：降低注射壓力和保壓時間，對模具分型面進行研磨修復。經過調整后，飛邊問題得到有效解決，產品質量符合要求。

（二）案例二：某汽車零部件注塑飛邊問題

問題描述：生產的汽車零部件在頂針部位出現飛邊，導致產品報廢率較高。

原因分析：檢查發(fā)現頂針與頂針孔之間的間隙過大，塑料熔體從間隙處溢出。同時，注塑機的模板平行度存在偏差，使模具受力不均勻。

解決措施：對頂針和頂針孔進行重新加工，減小間隙。對注塑機模板進行校正，保證模具合模時受力均勻。經過改進，飛邊問題得到解決，生產效率和產品質量得到提高。

四、結論

注塑產品飛邊問題的產生是由多種因素共同作用的結果，解決飛邊問題需要從注塑工藝參數、模具設計與制造、原材料選擇以及設備維護等多個方面入手，綜合采取措施。在實際生產過程中，要加強對生產過程的監(jiān)控和管理，及時發(fā)現問題并采取有效的解決辦法，不斷優(yōu)化生產工藝和模具結構，提高注塑產品的質量和生產效率。同時，隨著注塑技術的不斷發(fā)展，新的材料、工藝和設備不斷涌現，我們需要不斷學習和探索，以更好地解決注塑過程中出現的各種問題。
