PET，即聚對(duì)苯二甲酸乙二酯，是應(yīng)用廣泛的熱塑性聚酯，產(chǎn)量在合成樹脂中居前列，從日常包裝到高端產(chǎn)品，都不可或缺。

一、合成方法

1. 酯交換法（間接法）

原料混合：選對(duì)苯二甲酸二甲酯（DMT）和乙二醇（EG），按 1:2.5 至 1:3 摩爾比混合。

酯交換反應(yīng)：加醋酸鋅等催化劑，升溫至 150 - 200℃，DMT 甲酯基與 EG 羥基交換，生成對(duì)苯二甲酸二乙二醇酯（BHET）和甲醇，

需蒸出甲醇推動(dòng)反應(yīng)。

縮聚反應(yīng)：將 BHET 置于 270 - 290℃、0.1 - 10Pa 高真空下，加三氧化二銻等催化劑，分子鏈經(jīng)脫水縮合增長(zhǎng)，得 PET 。

2. 直接酯化法（直接法）

原料準(zhǔn)備：以對(duì)苯二甲酸（PTA）和乙二醇（EG）按 1:1.2 至 1:1.5 摩爾比混合。

酯化反應(yīng)：加鈦系催化劑，升溫至 220 - 260℃，PTA 羧基與 EG 羥基酯化，生成 BHET 和水，及時(shí)除水促進(jìn)反應(yīng)。

縮聚反應(yīng)：酯化后，升溫度至 270 - 290℃，保持高真空，完成縮聚得 PET 。

二、結(jié)構(gòu)特點(diǎn)

1. 分子結(jié)構(gòu)層面

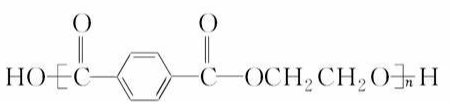

PET 由對(duì)苯二甲酸與乙二醇單元經(jīng)酯鍵相連。苯環(huán)賦予分子鏈規(guī)整性與剛性，乙二醇提供柔性。分子鏈間有較強(qiáng)范德華力，且規(guī)整性使其易結(jié)晶，重復(fù)單元簡(jiǎn)式 -[OCH?CH?O - CO - C?H? - CO]- 。

聚集態(tài)結(jié)構(gòu)方面

2. 結(jié)晶態(tài)特征：合適條件下，分子鏈有序排列成結(jié)晶結(jié)構(gòu)，結(jié)晶度 30% - 80%，有球晶、單晶等。冷卻慢，易形成大球晶；冷卻快，

結(jié)晶受抑制。結(jié)晶態(tài) PET 密度、強(qiáng)度、耐熱性高。

3. 非晶態(tài)特性：快速冷卻或受添加劑影響，分子鏈無法規(guī)整排列成非晶態(tài)。非晶態(tài) PET 透明性好，但強(qiáng)度、耐熱性弱。實(shí)際制品常結(jié)晶

態(tài)與非晶態(tài)共存，可調(diào)控工藝調(diào)整比例。

三、分類情況

1. 按聚合方法分類

常規(guī) PET：經(jīng)酯交換法或直接酯化法合成，應(yīng)用廣泛。

改性 PET：聚合時(shí)引入第三或第四單體改性，如加間苯二甲酸（IPA）得 PETG，其透明性、韌性、加工性更佳，用于高端包裝、光學(xué)產(chǎn)品。

2. 按制品形態(tài)分類

①PET 纖維：分長(zhǎng)絲和短纖維。長(zhǎng)絲用于紡織、工業(yè)絲；短纖維與天然纖維混紡。

②PET 薄膜：有普通和鍍鋁薄膜，具良好力學(xué)、光學(xué)、阻隔性，用于包裝。

③PET 注塑制品：如塑料瓶、托盤等。

④PET 片材：用于熱成型包裝盒等。

四、應(yīng)用領(lǐng)域

1. 包裝領(lǐng)域

用于飲料、食品、藥品包裝，如飲料瓶、食品包裝盒、藥瓶等，利用其透明、阻隔、化學(xué)穩(wěn)定等特性。

2. 紡織領(lǐng)域

用于服裝面料和家紡產(chǎn)品，如服裝挺括抗皺，家紡耐用易清洗。

3. 電子電器領(lǐng)域

PET 薄膜用于電子部件，注塑制品用于電器外殼。

4. 汽車領(lǐng)域

PET 纖維用于內(nèi)飾，注塑制品用于零部件。

5. 光學(xué)領(lǐng)域

PETG 用于光學(xué)鏡片、光盤基材

6.醫(yī)療領(lǐng)域

PET 用于醫(yī)療領(lǐng)域，如一次性注射器、輸液袋等。
